France
|
75 mm Mle 1897 de casemate
|
Artillerie de forteresse
|
|
Contributeur :
Bernard Berthion
Mike55

|
Lieu :
France
Verdun (55)
Citadelle
Coordonnées :
Lat : 49.15763 / Long : 5.37650
|
Commentaires généraux sur le canon survivant :
Pièces identiques sur le lieu :
2
Pièces décrites sur cette fiche :
2
|
|
|
|
|

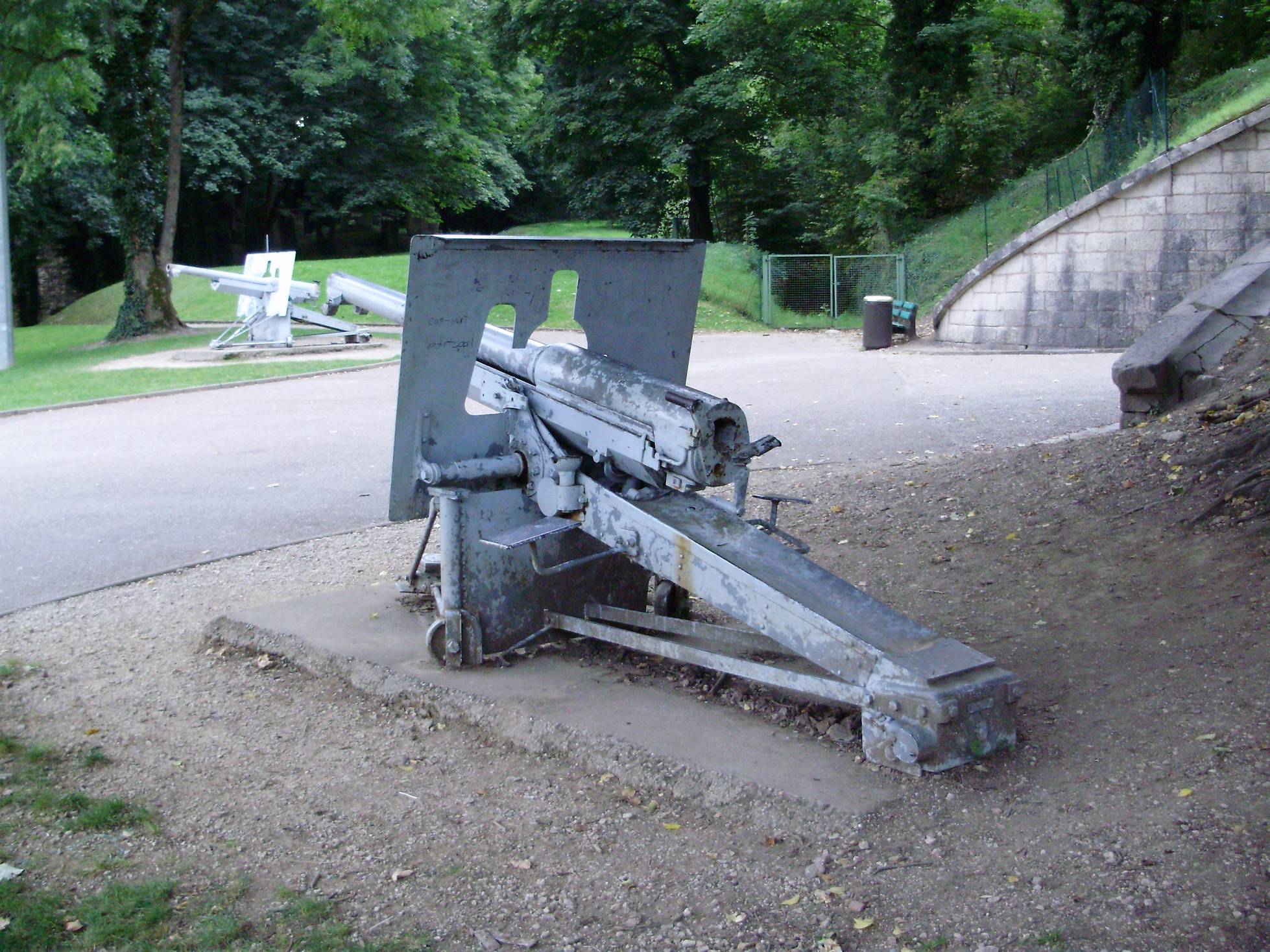

Il y a deux pièces identiques de part et d'autre de l'entrée de la Citadelle
|
Marquages de la première : sur le berceau 'Nr 152 - Piteaux 1901'; sur le tube 'Nr 5908 - ABS 1915'
|
Marquages de la seconde : sur le berceau 'Nr 152 - Piteaux 1901'; sur le tube 'Nr 3857 - FBs 1900'
|
|
Informations historiques et techniques
|
Dénomination :
75 Mle 1897 de casemate
|
Origine :
  (
Arsenaux de l'Etat)

|
Contexte historique de la pièce :
En 1889 le Commandant du Génie Laurent invente le concept de casemate de flanquement des forts. Elle héritera du nom de 'Casemate de Bourges' à la suite des expérimentations auquelles il fut soumie en 1899 dans la ville Française du même nom. Le rôle de cet élément de fortification était de protéger les abords latéraux des forts et les intervalles des ceintures fortifiées. Leurs embrasures tournaient le dos à l'ennemi dont elles étaient ainsi protégées.
D'abord équipées de deux canons de 95 mm Lahitolle sur affût de côte, elles furent très vite dotées de deux pièces d'un variante du célèbre et fameux canon de 75. Ce 'Canon de 75 Mle 1897 de casemate' était construit avec le même tube, la même culasse, le même systême frein-récupérateur que le canon de campagne. L'affût de casemate quant à lui était composé d'une flêche tronquée reposant sur des galets à ses deux extrémités, d'un systême de bras le reliant à l'avant à un pivot, et d'un bouclier. Un rail fixé au toit de la casemate permettait la manoeuvre de changement de tube.
Dans cette configuration la pièce nécessitait un équipage de 15 hommes. 92 canons de ce type équipaient 46 casemates en août 1914
|
Caractéristiques techniques :
- Descriptif complet : Canon de 75 mm Mle 1897 de casemate
- Année du design : 1899
- Calibre : 75.00 mm
- Poids en position de tir : inconnu
- Poids à tracter :
- Longueur tube en calibres : 34.50 (2475 mm - 30 calibres partie rayée seule)
- Nombre de rayures : 24 à droite, pas constant de 7 degrés
- Poids du projectile : 5.3 kg (obus explosif normal) / 7.24 kg (obus à balles) / 7.98 kg (obus explosif allongé) / etc...
- Vitesse initiale : 550 m/s (obus explosif normal)
- Cadence de tir : 11 coups par minute
- Portee : 5800 m
- Pointage en hauteur : -10 à +15 degrés
- Pointage en direction : champ de 54 degrés
|
Sources
|
-
Ministère de la Guerre - Règlement de manoeuvre de l'artilelrie à pied - Service des Canons sous tourelle et casemate et des mitrailleuses sous tourelle - titre VI, VII, VIII - Canons de 75 sous tourelle à éclipse et sous casemate, Mitrailleuses 1900 sous tourelle           Collectif                   Paris - Imprimerie Nationale   1911

-
Le Canon de 75 modèle 1897       Général Guy François                   YSEC   2013

-
Croix de Guerre contre Croix de Fer, La bataille des forts, Verdun face à Metz       Alain Hohnadel       Philippe Bestetti             Heimdal   1995

-
Le site web la fortification Séré de Rivières http://www.fortiffsere.fr

-
Index de la Fortification Française 1874-1914       Marco Frijns       Luc Malchair       Jean-Jacques Moulins       Autoédition   2008

|
|
