FICHE CANON SURVIVANT (# 1096)
English version
Autriche-Hongrie

9cm MinenWerfer M14/16
Artillerie de tranchée
Contributeur :
Bernard Plumier      http://www.passioncompassion1418.com


Lien vers post du blog
Lieu :
Italie
Rovereto
Museo Storico Italiano della Guerra
Coordonnées : Lat : 45.88840 / Long : 11.04690
Commentaires généraux sur le canon survivant :


Pièces identiques sur le lieu : 2
Pièces décrites sur cette fiche : 2

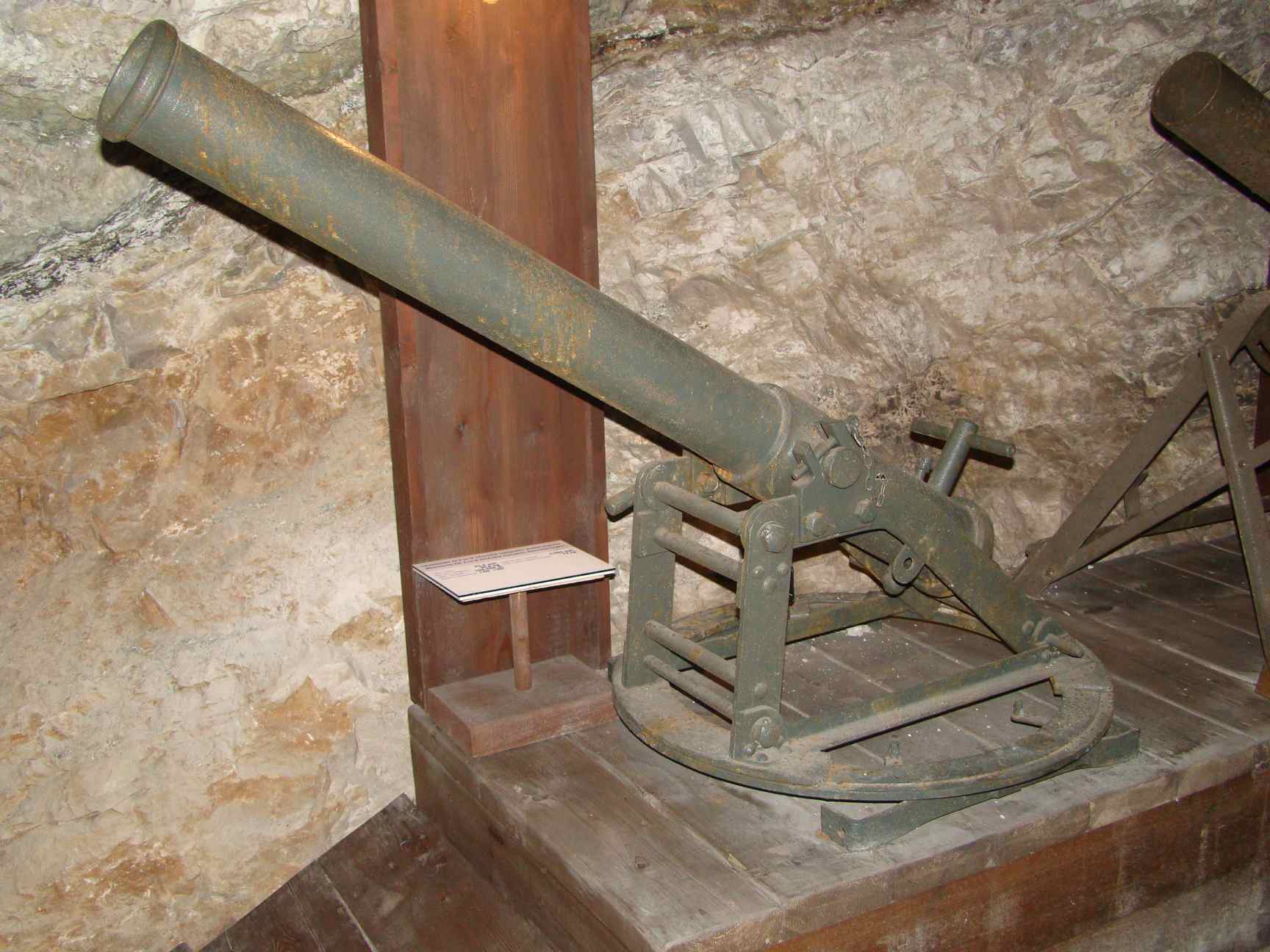

Le musée possède au moins deux exemplaires de ce mortier de tranchées rudimentaire

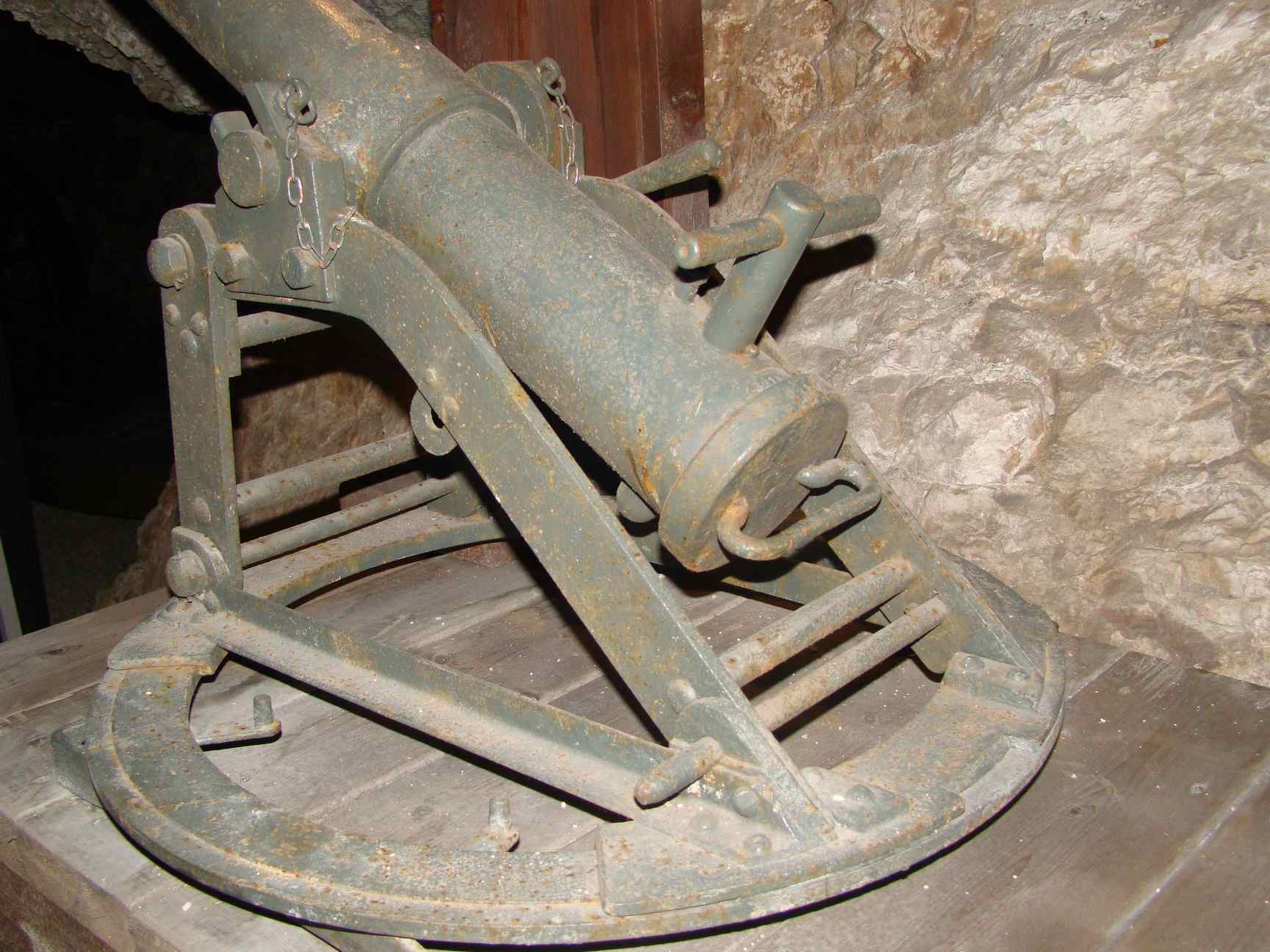

Zoom sur la fermeture à goupille

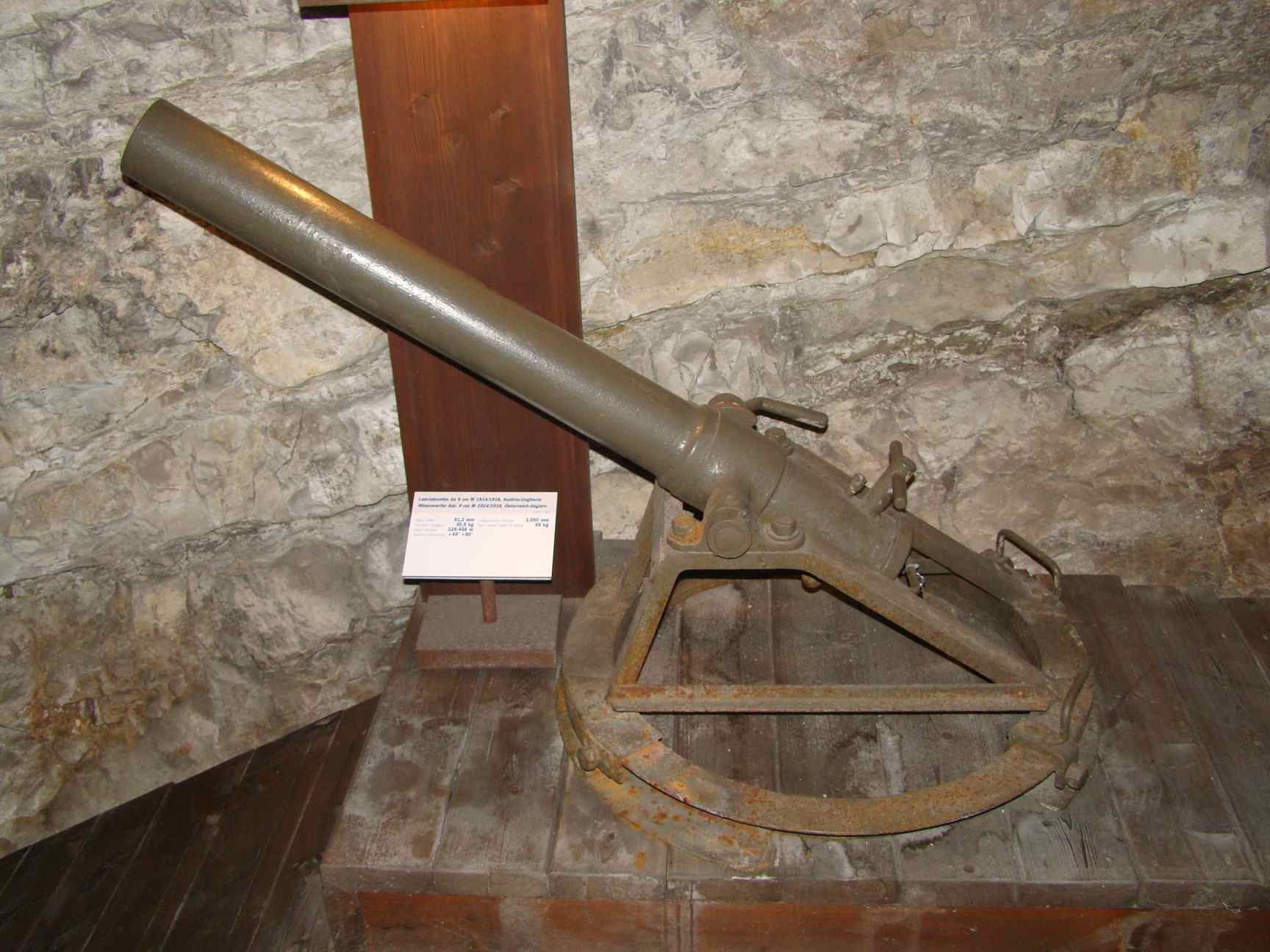

Les deux paraissent identiques
Informations historiques et techniques
Dénomination :     9cm MW M14/16 Origine :       ( T.M.K.)             ( Industrie privée Austro-Hongroise )

Contexte historique de la pièce :

En 1916, le premier mortier de tranchées Autrichien '9cm MW M14' bénéficia d'une modernisation faisant suite à l'expérience de deux années de guerre. Cette version '9cm MW M14/16' profitait de 3 adaptations notoires :

  • un chassis moins encombrant vers l'avant, mais toujours rudimentaire et en barres d'acier rivetées,
  • une assise circulaire permettant d'orienter le chassis à 360 degrés pour un pointage horizontal plus rapide
  • la possibilité de tirer des bombes 'M16' (explosive ou chargées au gaz de combat) équipées de la fusée Allemande 'Popenberg' (utilisée dans les mortiers 'Lanz' et 'Mauser') bien plus fiable que la mèche de l'ancien projectile.
Une version différente du chassis existait, non plus circulaire mais à nouveau rectangulaire, cette fois repliable pour en faciliter le transport.

Malgré cette 'modernisation', le 9cm MW M14/16 restait une évolution mineure de son prédécesseur né dans l'urgence et l'improvisation, et dont il conservait la technologie rudimentaire et les performances très modestes. Il fut partiellement remplacé en 1917 par le mortier Allemand de 9cm Lanz et le 9cm MW M17.

Caractéristiques techniques :

  • Descriptif complet : Mortier de tranchée de 9cm modèle 1914/16
  • Année du design : 1916
  • Calibre : 91.20 mm
  • Poids en position de tir : 65 kg
  • Poids à tracter :
  • Longueur tube en calibres : 11.50
  • Nombre de rayures : 0 tube lisse
  • Poids du projectile : 5.5 kg (explosif) - 5.2 kg (gaz)
  • Vitesse initiale :
  • Cadence de tir :
  • Portee : 365 m
  • Pointage en hauteur : +30 à +85 degrés
  • Pointage en direction : Champ de 360 degrés
