Fusées non identifiées ou en cours d'identification

Variante inconnue de la fusée Schneider pour obus de moyen calibre
Partie de fusée US WW2 M52A2
Fusée Robin modèle 16 pour obus explosif de 37mm
Probable fusée Allemande WGR38 Stahl pour mortier WW2
Petite fusée ogivale inconnue
Ogive inerte en laiton massif

RETOUR AU MENU PRECEDENT


Fusées et accessoires divers

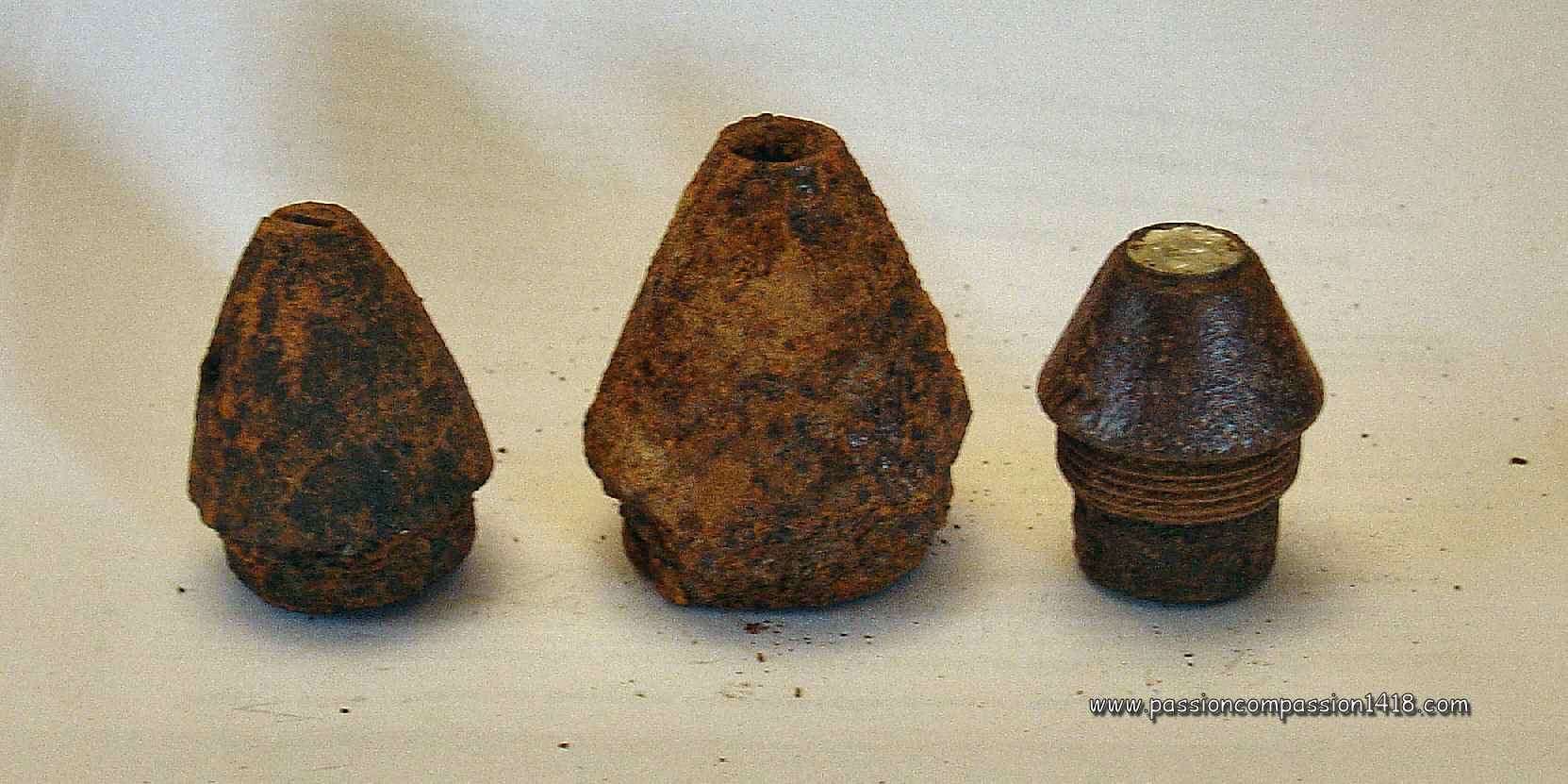

Serie de petites fusees inconnues


Quelques fusées non identifiées.


Je recevrais avec plaisir toute info me permettant d'affiner leur identification (dénomination, schéma, photo, etc...). Merci d'avance !





Fusée non identifiée
Variante non identifiée d'une fusée Schneider Française

Cette fusée a ete observée sur un ancien champ de bataille de Champagne.

Elle possède de frappantes ressemblances avec la fusée-détonateur de tête percutante modèle 1915 pour obus de moyen calibre Schneider, présentée avec les fusées francaises dans ce site.

La taille de la queue, la forme du mécanisme qui y est logé, et la présence d'une vis au-dessus de l'ogive sont des indices importants. Toutefois la forme de l'ogive est totalement différente.

Il s'agit probablement d'une variante de cette fusée Schneider pour obus de 105mm, mais je n'ai trouvé de confirmation nulle part.

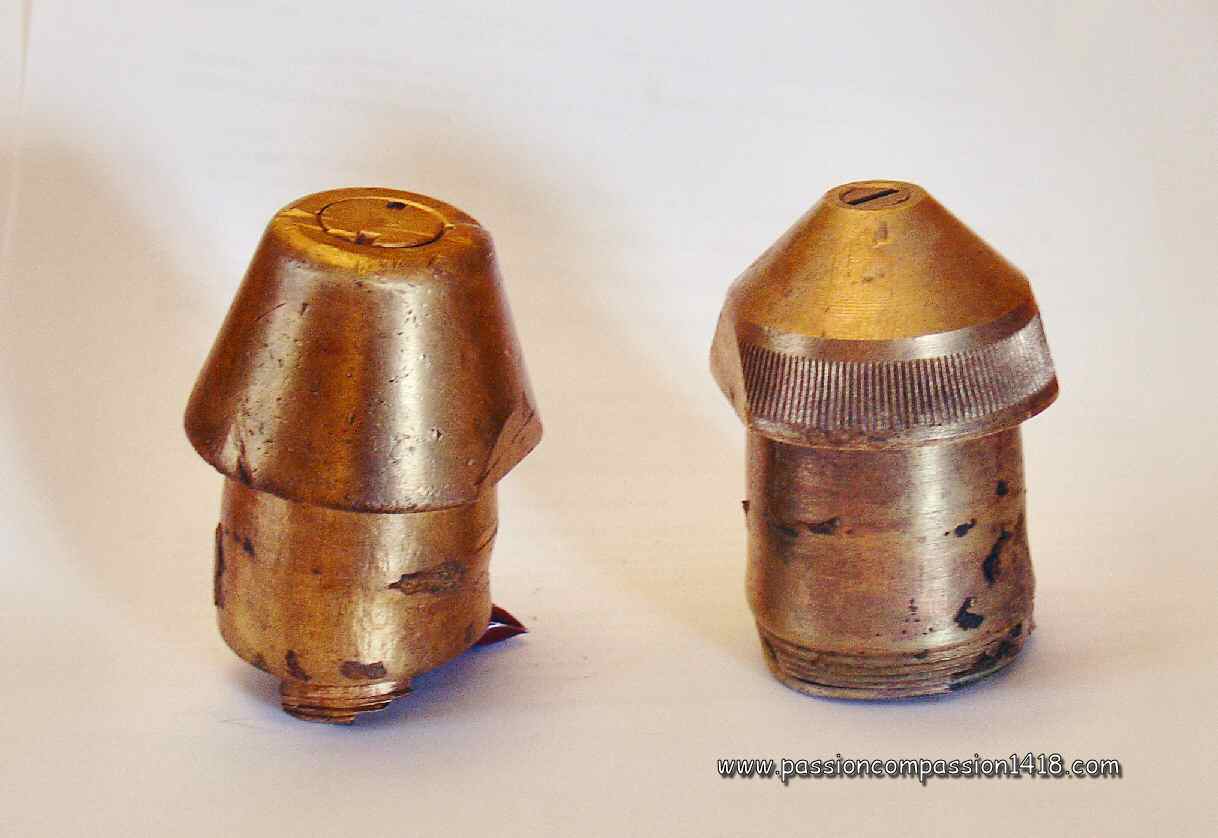

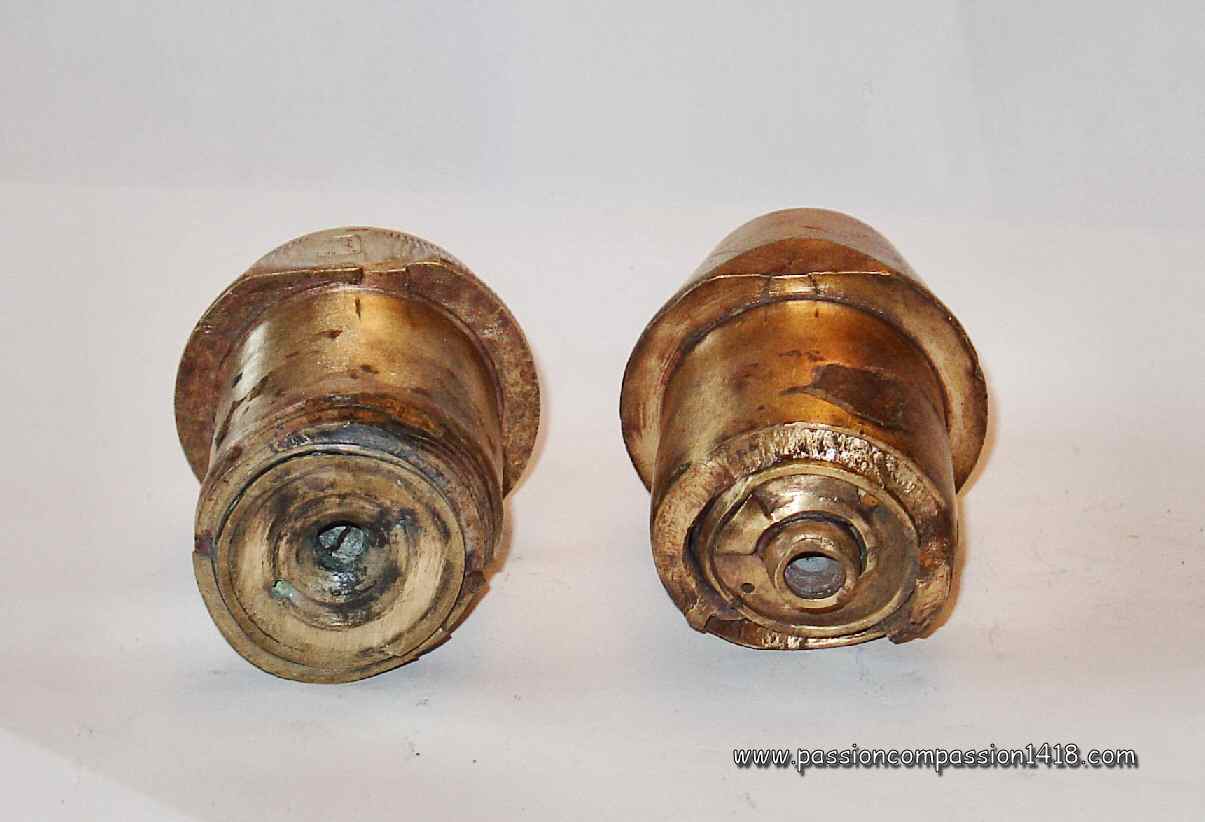

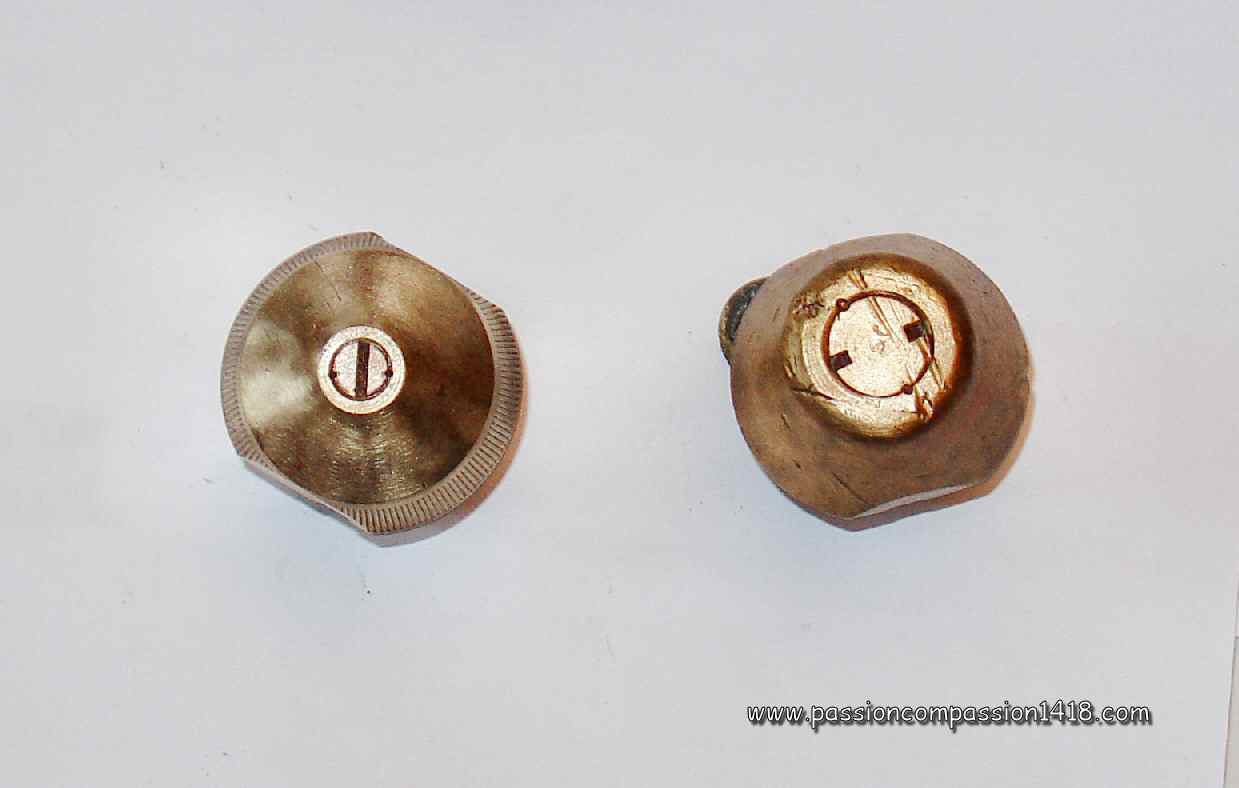

Variante inconue d'une fusee Francaise, a droite.
Variante inconue d'une fusee Francaise, a droite.
Variante inconue d'une fusee Francaise, a droite.



Return at the top of the page



Fusée partiellement identifiée
Petite partie en aluminium d'une fusée US WW2 M52A2.

Cette fusée a été observée dans les Vosges, en France, dans une région de combats des première et seconde guerres mondiales.

Petite partie en aluminium d'une fusée US WW2 M52A2.

Caracteristiques :

  • Hauteur totale 35 mm,
  • Hauteur de la section conique 21 mm,
  • Diamètre du filetage 28 mm,
  • Diamètre de la base de la section conique 38 mm,
  • Marquages : 'LOT 10P-88-622 10-68 FUZE PD M52A2'

Il s'agit vraisemblablement de la partie percutante d'une fusée percutante de type M52A2, qui comportait également une partie inférieure dans laquelle se trouvaient le mécanisme de securite et la charge relais. Je ne connais pas l'usage de cette fusée.

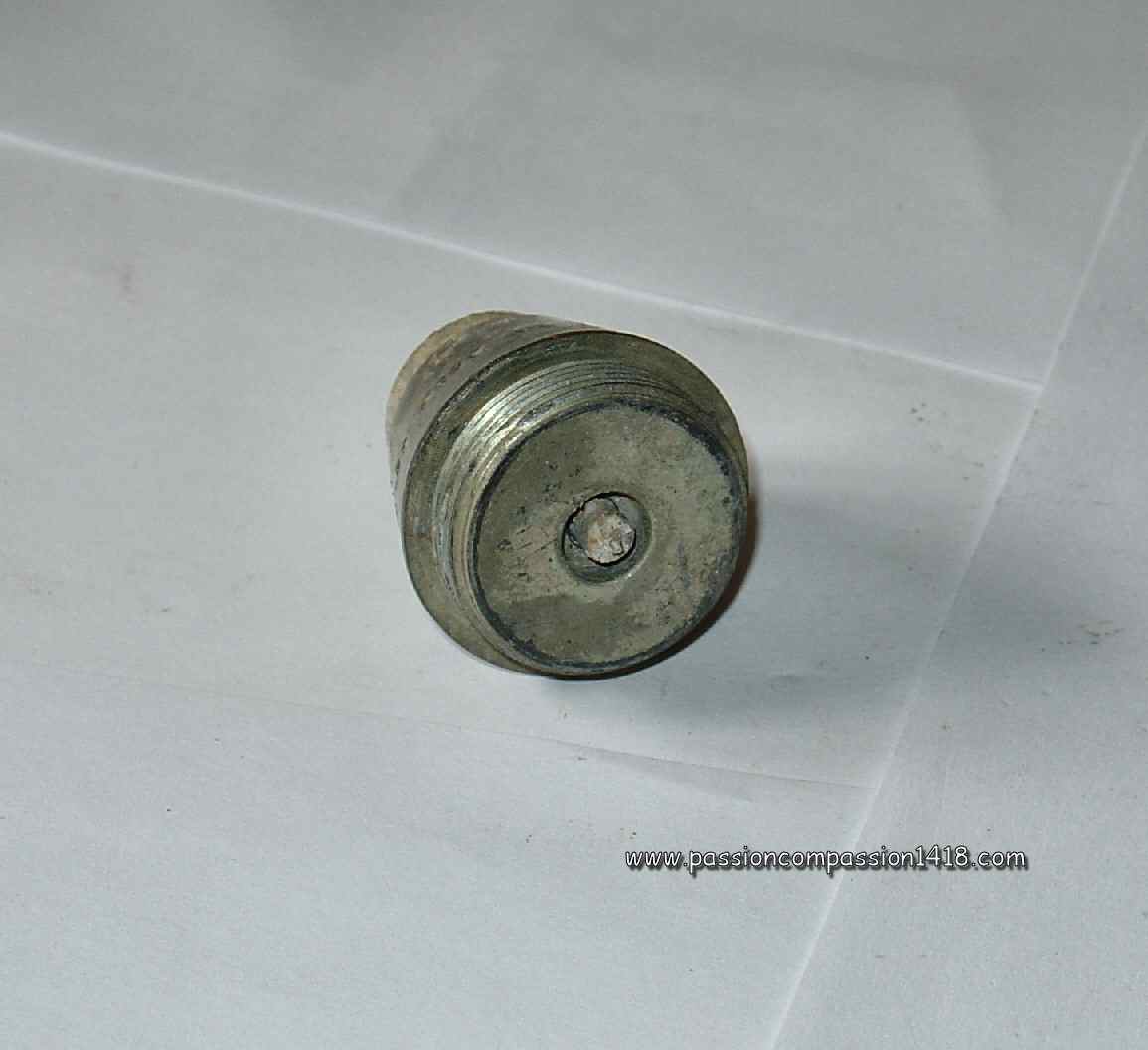

Partie superieure d'une fusee US WW2 M52A2

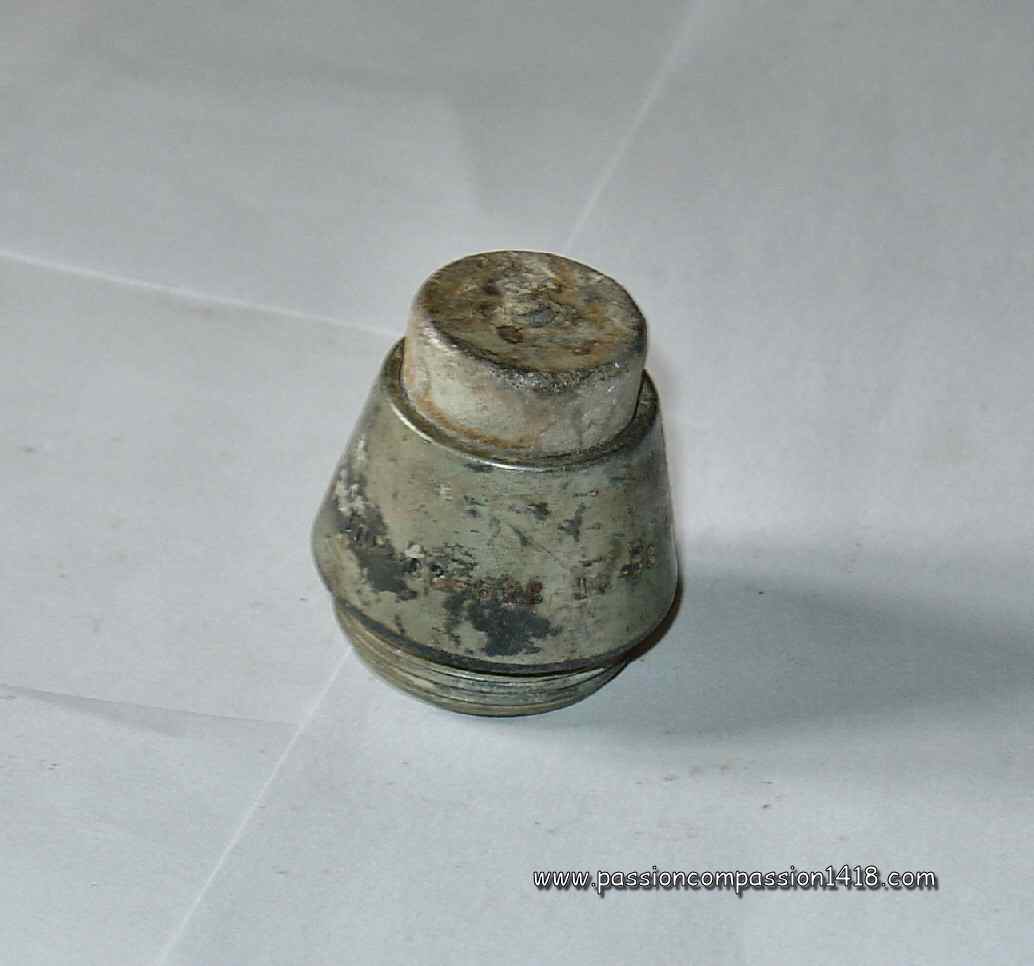

Partie superieure d'une fusee US WW2 M52A2

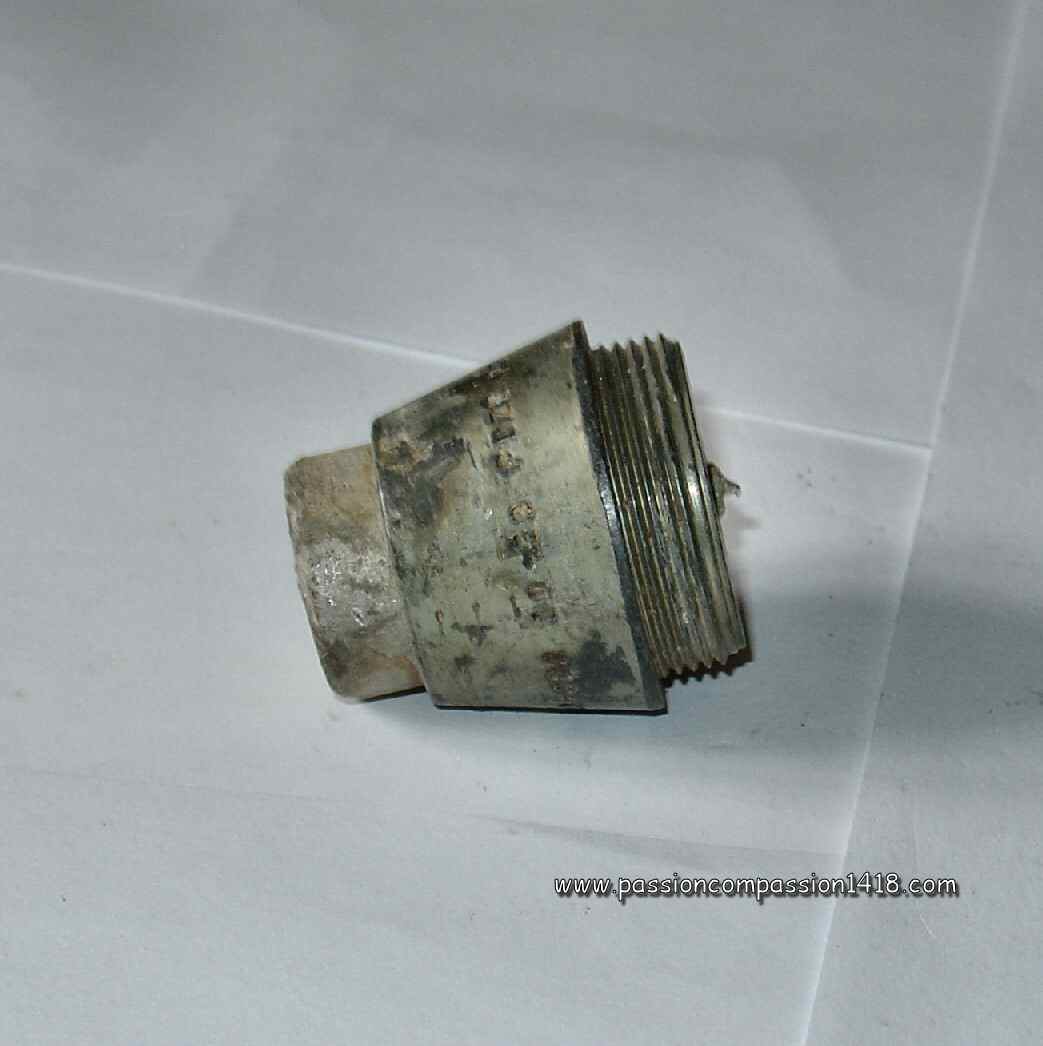

Partie superieure d'une fusee US WW2 M52A2

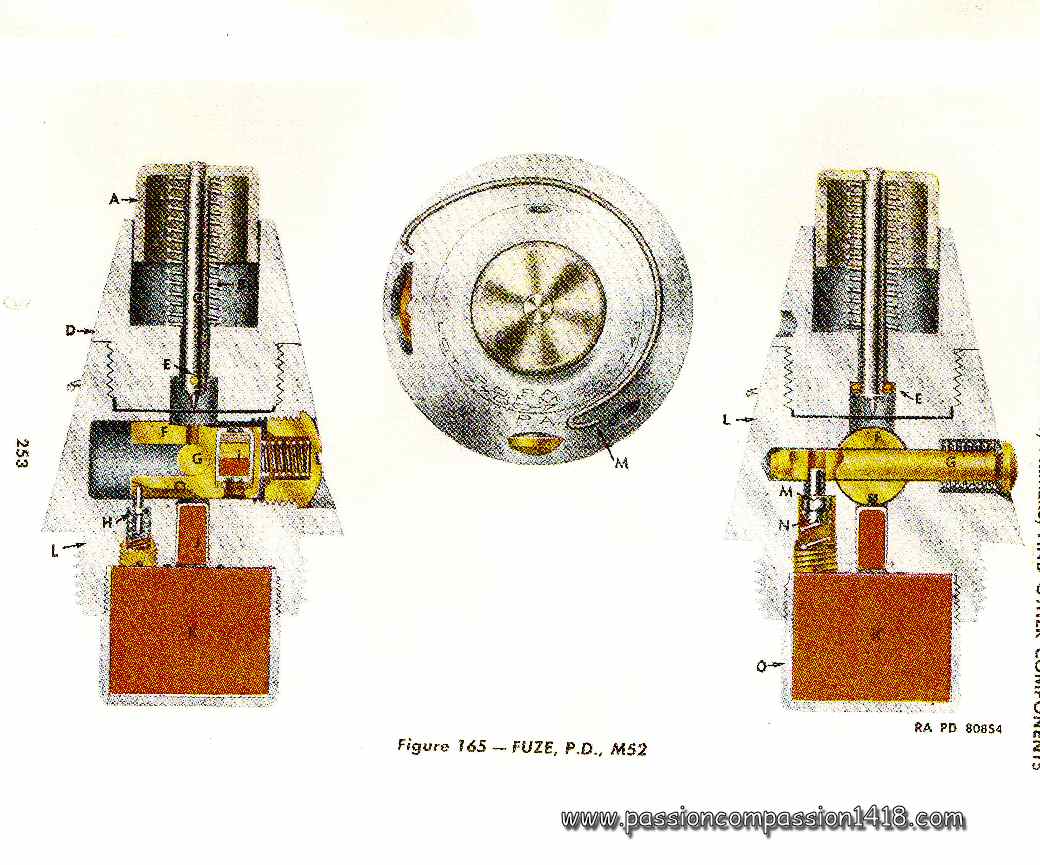

Fusee US WW2 M52A2 - Schéma d'époque



Return at the top of the page



Fusée identifiée

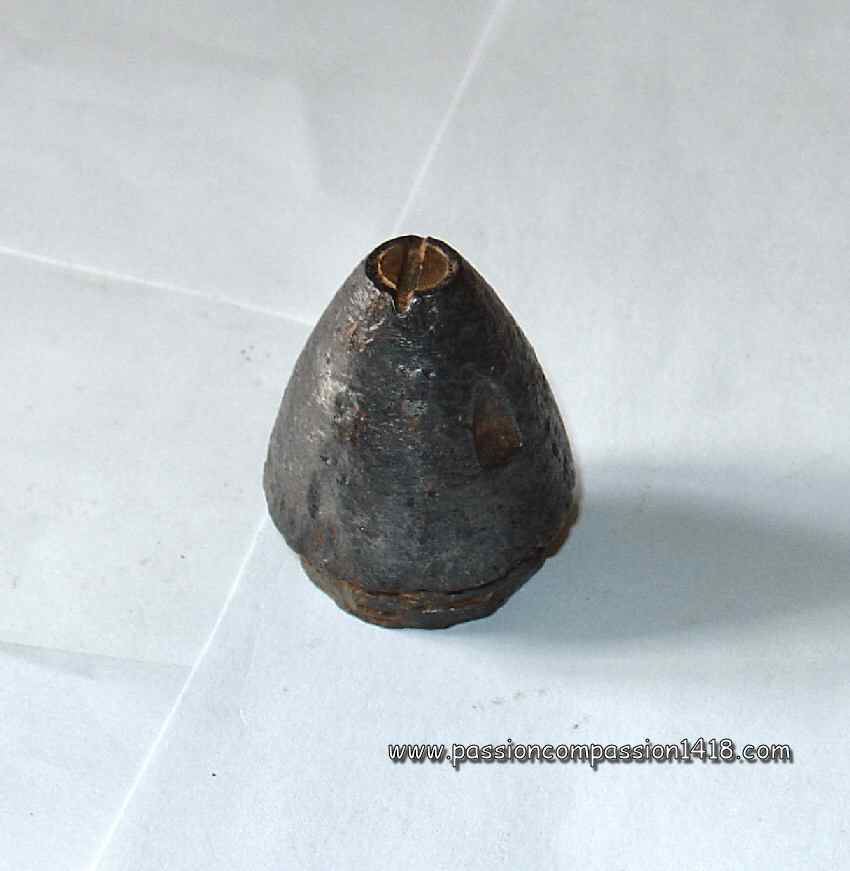

Fusée détonateurb Robin modèle 1916 pour obus explosif de 37mm

Cette fusée a été observée dans les Vosges, en France, dans une région de combats des première et seconde guerres mondiales.

Caracteristiques :

  • Hauteur totale 43 mm,
  • Hauteur de la section conique 33 mm,
  • Diamètre du filetage 29 mm,
  • Diamètre de la base de la section conique 35 mm,
  • Pas de marquages visibles
Il s'agit de la fusée détonateur Robin modèle 1916 à amorçage retardé pour obus de 37mm explosif Français. La vis porte sur sa face intérieure une pointe percuteur. Le mécanisme de cette fusée est semblable à celui de la fusée originale Robin pour obus de 37mm, mais sa forme a été modifiée et rendue plus aérodynamique pour assemblage sur l'obus exploif de 37mm Mle 1916.

Cette fusée sera bientôt transférée dans la section des fusées Françaises, lors d'une prochaine mise à jour

Merci à Florian Garnier et 'boborange' pour cette identification







Return at the top of the page



Fusée partiellement identifiée
Fusée Allemande WGR38 Stahl pour mortier WW2

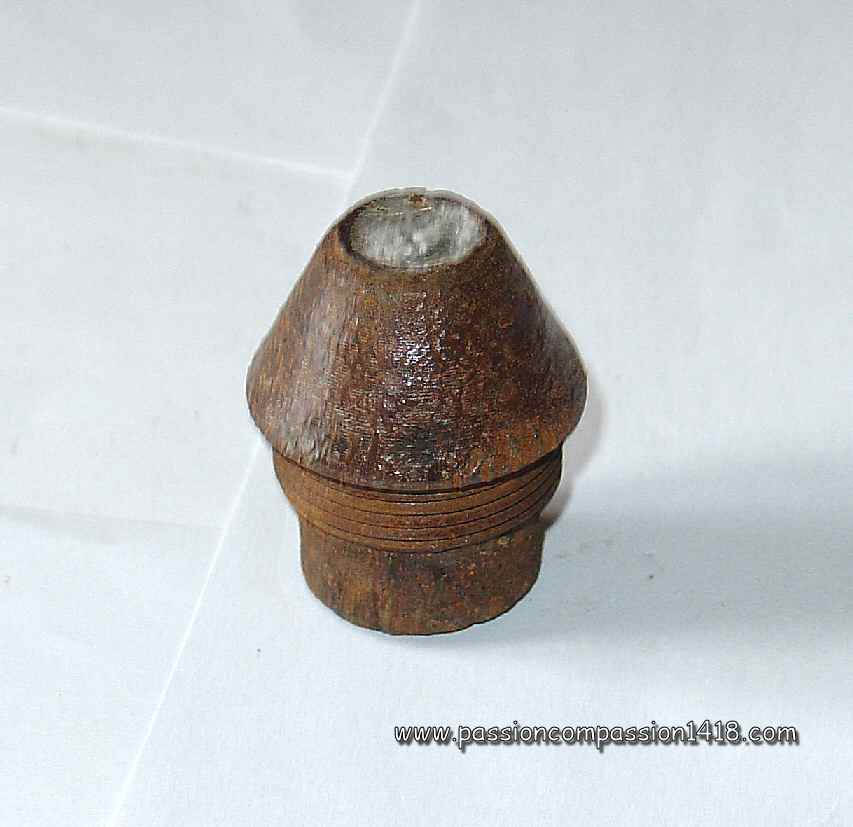

Petite fusee inconnue munie d'une fermeture en alu

Cette fusée a été observée dans les Vosges, en France, dans une région de combats des première et seconde guerres mondiales.

Caracteristiques :

  • Hauteur totale 40 mm,
  • Hauteur de la section conique 19 mm,
  • Diamètre du filetage 27 mm,
  • Diamètre de la base de la section conique 32 mm,
  • Pas de marquages visibles
Il s'agit vraisemblablement d'une fusée Allemande WGR38 Stahl montée sur les projectiles rebondissants de mortiers Allemands WW2 de 5cm et 8cm. Merci à 'boborange' pour cette identification







Return at the top of the page



Fusée non identifiée
Petite fusée ogivale

Cette fusée a été observée dans les Vosges, en France, dans une région de combats des première et seconde guerres mondiales.

Petite fusée inconnue en acier, avec trou au sommet.

Caracteristiques :

  • Hauteur totale 52 mm,
  • Hauteur de la section conique 42 mm,
  • Diamètre du filetage 38 mm,
  • Diamètre de la base de la section conique 44 mm,
  • Pas de marquages visibles

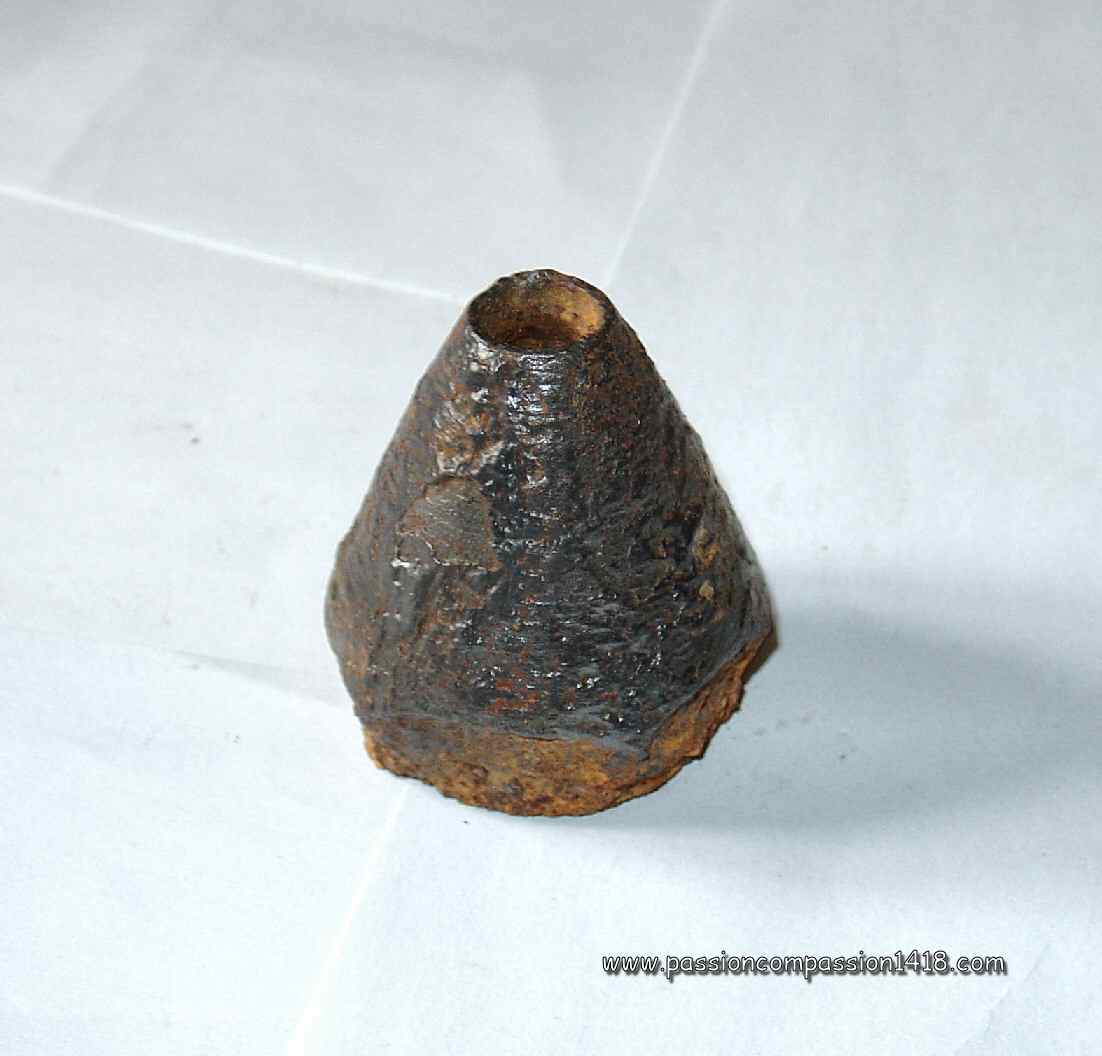

Petite fusee inconnue munie dun trou en tete d'ogive



Return at the top of the page



Bouchon en laiton
Bouchon tronconique en laiton massif

Fusée non identifiée

Cette pièce a été observee en Champagne, en France

Bouchon ou fusée inconnu en laiton.

Caracteristiques :

  • Hauteur totale 69 mm,
  • Hauteur de la section conique 59 mm,
  • Diamètre de la queue 35 mm,
  • Diamètre de la base de la section conique 77 mm,
  • Pas de marquages visibles

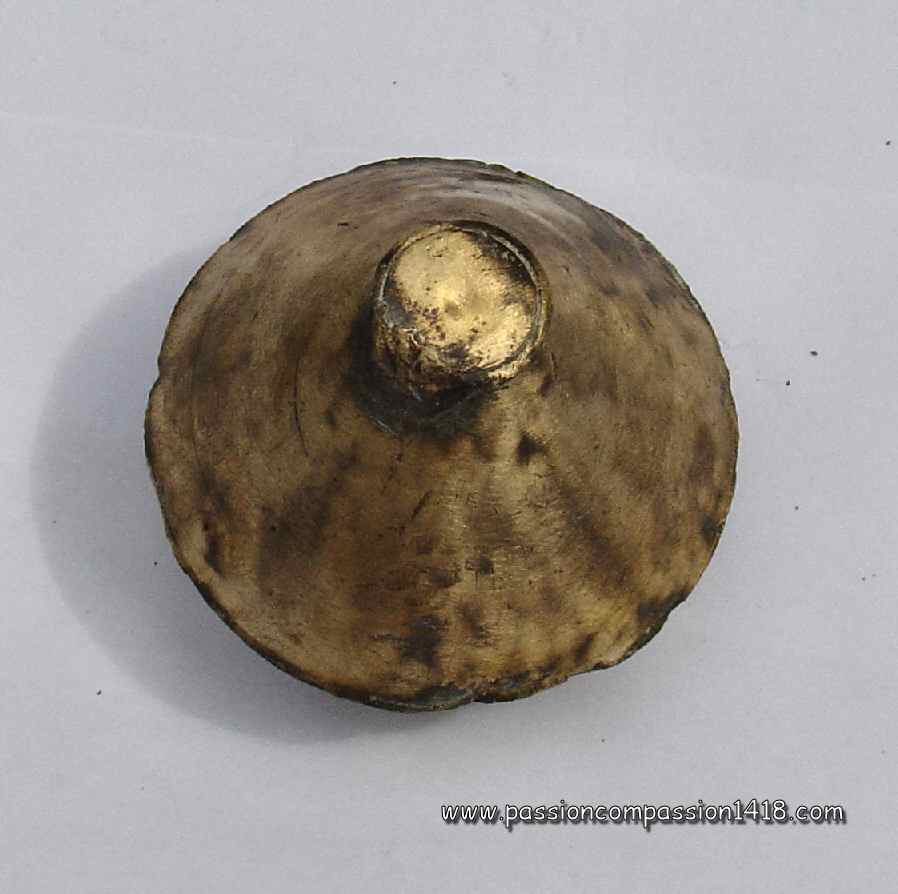

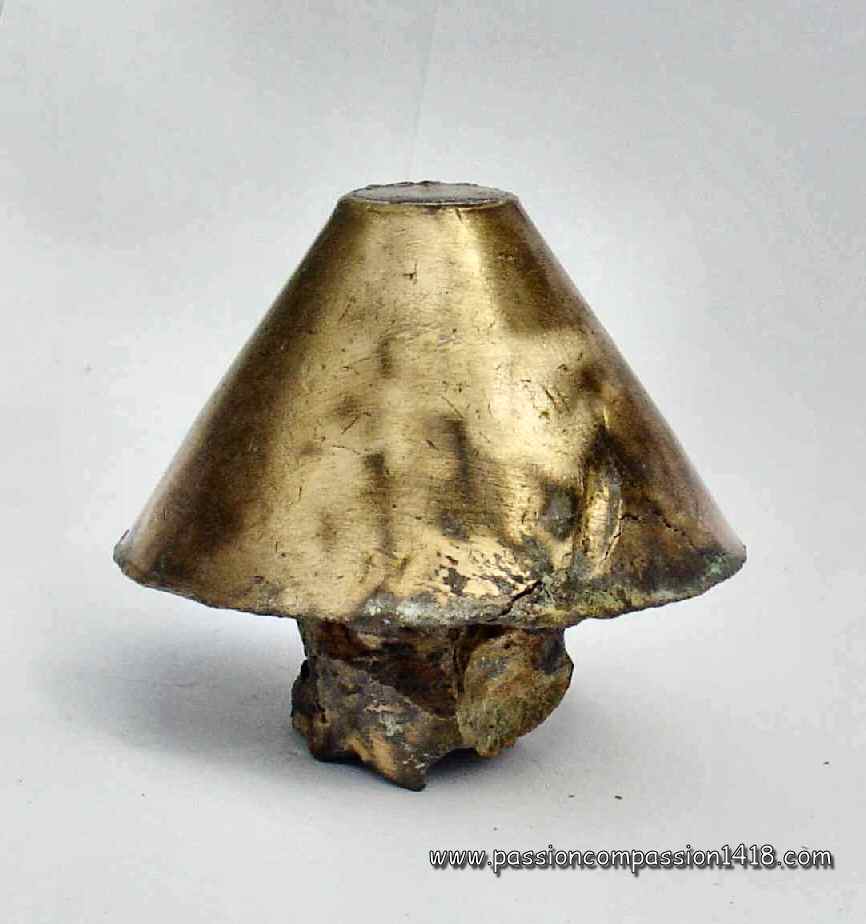

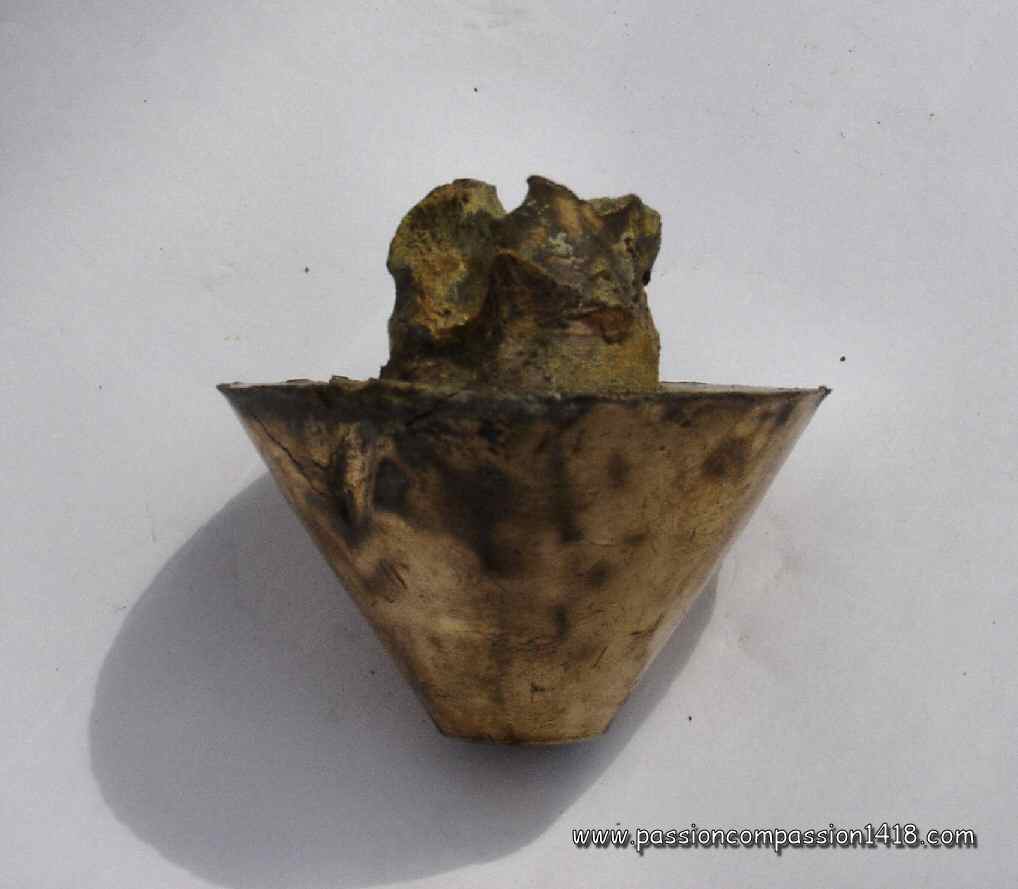

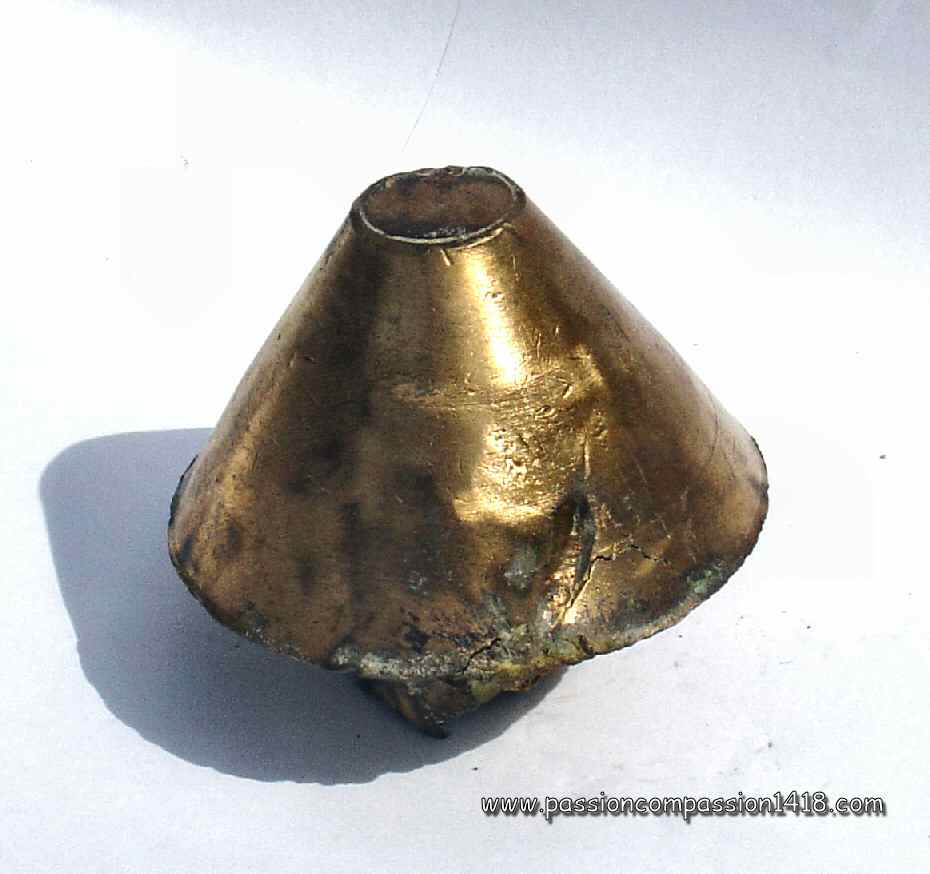

Bouchon massif en laiton
Bouchon massif en laiton
Bouchon massif en laiton
Bouchon massif en laiton
